ارجو حل هذة المسالة


ا ب قضيب منتظم طولة 120 سم ووزنة 4 ث كجم يؤثر في منتصفة يمكنة الدوران بسهولة في مستوي راسي حول مسمار افقي ثابت يمر بثقب في القضيب علي بعد 20 سم من ب . فاذا استند القضيب بطرفة أ علي مستوي افقي املس اوجد رد فعل كل من المستوي الافقي والمسمار علي القضيب .واذا شد الطرف ب بقوة عمودية علي القضيب وفي نفس المستوي الراسي حتي اصبح رد فعل المستوي الافقي = وزن القضيب اوجد هذة القوة ومقدار واتجاة رد فعل المسمار . علما بان القضيب يميل علي الافقي بزاوية =30 درحة

إليك عزيزى حل للمسألة :

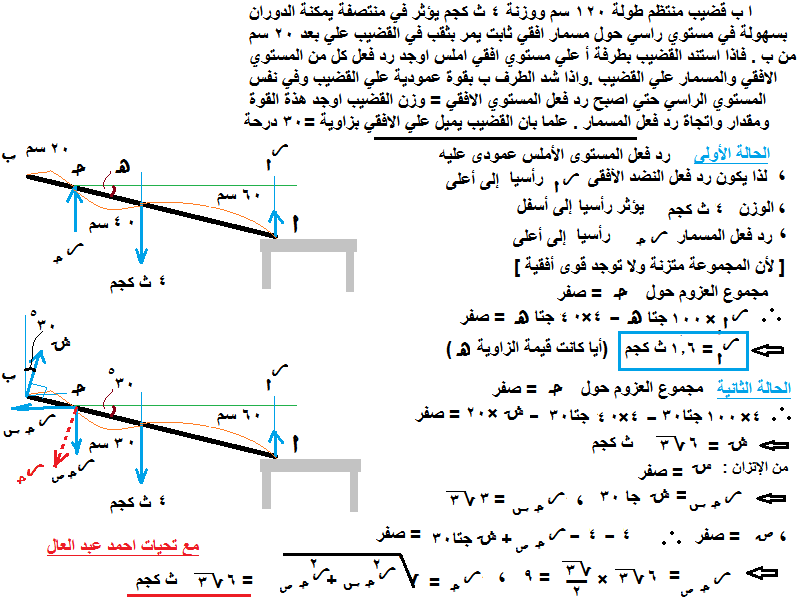

الملف المرفق 97114
ويمكن حل الحالة الثانية باعتبار أن كلا من رد فعل المستوى الأفقى والوزن متوازيان ومتساويان فهما يكونان ازدواج لابد أن يتوازن مع ادواج آخر ، وعليه تكون القوتان (ش) ، رد الفعل عند ( جـ ) عبارة عن ازدواج وتكونان متساويتان ومتوازيتان .

بعد إذن الأستاذ...

عزيزى القائد المحنك ...
القوتان ر1/ ، الوزن ( 4 ث كجم ) متسايتان ومتوازيتان ( رأسيتان )

وعليه فهما يكونان ازدواجا ( ج1 ) عزمه =
= 4 × طول الذراع العمودى على كلا منهما =
= 4 × 60 جتا 30 = 4 × جا 60 = 120 × جذر(3)
والإزدواج يتزن مع ازدواج مثله :

إذن القوتان ر2/ ، ش يكونان متوازيتان ومتساويتان ويكونان ازدواج [ج2 ( سالب ) عزمه = ــ ش × 20 = ــ ر2/ × 20]

ج1 ــ ج2 = صفر

120 جذر(3) ــ ش × 20 = صفر

ش = 6 جذر(3)

ر2/ = 6 جذر(3)
لعلى أوضحت[/color]
