#1
25-05-2013, 03:11 AM
|
|||
|
|||
ارجو حل هذة المسالة

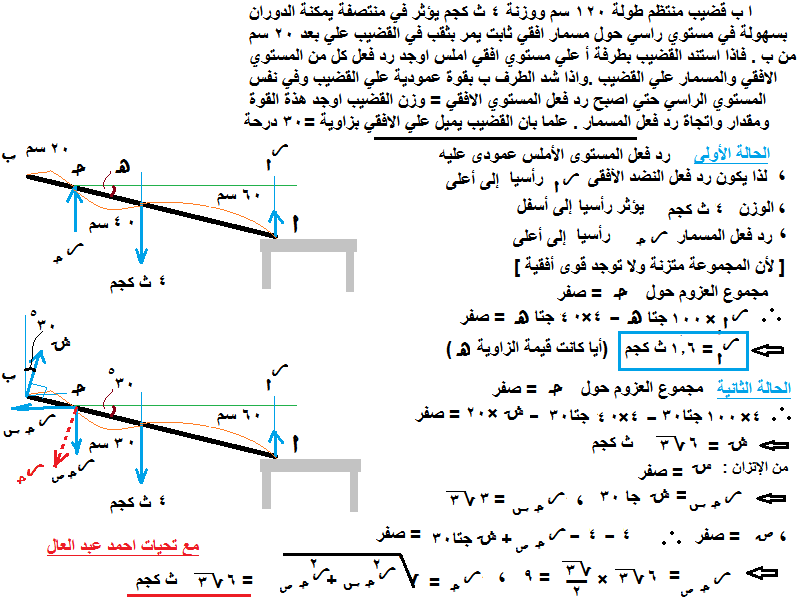

ا ب قضيب منتظم طولة 120 سم ووزنة 4 ث كجم يؤثر في منتصفة يمكنة الدوران بسهولة في مستوي راسي حول مسمار افقي ثابت يمر بثقب في القضيب علي بعد 20 سم من ب . فاذا استند القضيب بطرفة أ علي مستوي افقي املس اوجد رد فعل كل من المستوي الافقي والمسمار علي القضيب .واذا شد الطرف ب بقوة عمودية علي القضيب وفي نفس المستوي الراسي حتي اصبح رد فعل المستوي الافقي = وزن القضيب اوجد هذة القوة ومقدار واتجاة رد فعل المسمار . علما بان القضيب يميل علي الافقي بزاوية =30 درحة
|
|
#2
25-05-2013, 12:32 PM
|
|||
|
|||
|
اقتباس:
ويمكن حل الحالة الثانية باعتبار أن كلا من رد فعل المستوى الأفقى والوزن متوازيان ومتساويان فهما يكونان ازدواج لابد أن يتوازن مع ادواج آخر ، وعليه تكون القوتان (ش) ، رد الفعل عند ( جـ ) عبارة عن ازدواج وتكونان متساويتان ومتوازيتان .
|
|
#3
25-05-2013, 02:07 PM
|
||||
|
||||
|
اقتباس:
السلام عليكم ورحمة الله وبركاته
بسم الله الرحمن الرحيم الحلـــــــــــــــــ
__________________
[CENTER]  /CENTER]
|
|
#4
25-05-2013, 11:21 PM
|
|||
|
|||
|
60x4جا 60 -ش 20x=صفر
ش=ر\2 =6 جذر 3 أرجو توضيح هذة الخطوة
|
|
#5
27-05-2013, 12:44 AM
|
|||
|
|||
|
اقتباس:
عزيزى القائد المحنك ... القوتان ر1/ ، الوزن ( 4 ث كجم ) متسايتان ومتوازيتان ( رأسيتان ) وعليه فهما يكونان ازدواجا ( ج1 ) عزمه = = 4 × طول الذراع العمودى على كلا منهما = = 4 × 60 جتا 30 = 4 × جا 60 = 120 × جذر(3) والإزدواج يتزن مع ازدواج مثله : إذن القوتان ر2/ ، ش يكونان متوازيتان ومتساويتان ويكونان ازدواج [ج2 ( سالب ) عزمه = ــ ش × 20 = ــ ر2/ × 20] ج1 ــ ج2 = صفر 120 جذر(3) ــ ش × 20 = صفر ش = 6 جذر(3) ر2/ = 6 جذر(3) لعلى أوضحت[/color] آخر تعديل بواسطة احمد عبدالعال محمد ، 27-05-2013 الساعة 12:56 AM
|
 |
